楔形流量計的結構形式與測量原理

楔形流量計的結構形式與測量原理

楔形流量計是八十年代開始開始逐步走向?qū)嵱玫囊环N新型流量計，其檢測件是一個V字形楔塊(又稱楔形節流件)，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。

其原理是流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出，送至差壓變送器轉變?yōu)殡娦盘栞敵觯俳?jīng)經專用智能流量積算儀運算后，即可獲知流量值。

楔形流量計結構形式：

楔形流量計按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。

楔形流量計主要特點：

1重復性好、精確度高，經標定的楔形流量計，精度達0.5級。

2具有自清潔能力，無滯流區。

3耐磨損、壽命長、可靠性高。

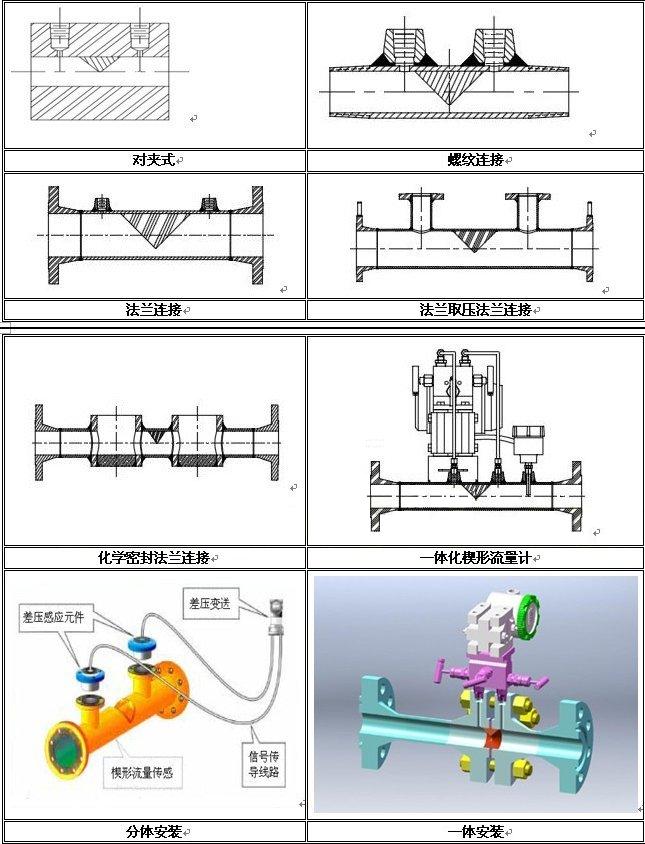

楔形流量計結構形式:按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。詳見下表：
