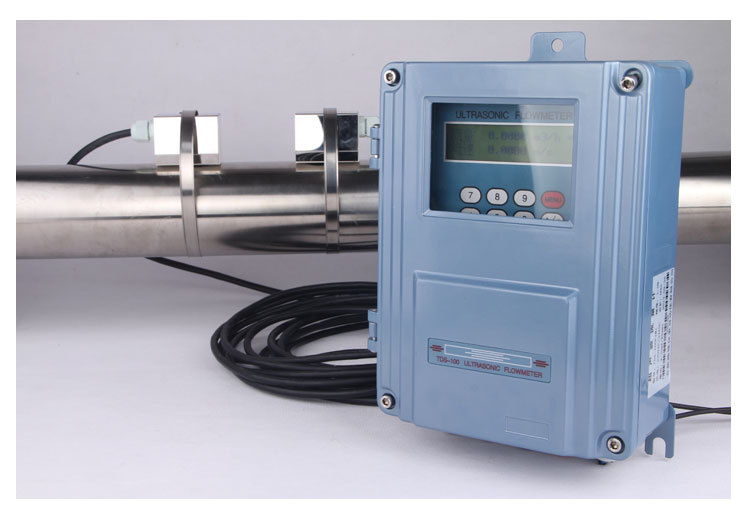

外夾式超聲波流量計

LK-CSB-1000外夾式超聲波流量計特點：
測量流速范圍寬（0.01-12m/s），管徑范圍大（DN15～4000mm）,適用于各種管材質。
管道式結構緊湊、堅固、精度高、量程比寬、安裝簡單、壓力損失小、無機械活動部件。
外夾式傳感器、插入式傳感器可不停機安裝維護。
全中文的操作界面，使用更簡單方便。
具有兩路模擬量輸入接口可測量熱量（冷量）、壓力、溫度等參數。
可選單聲道，雙聲道，三聲道型。
防非操作人員誤動的密碼鎖保護。

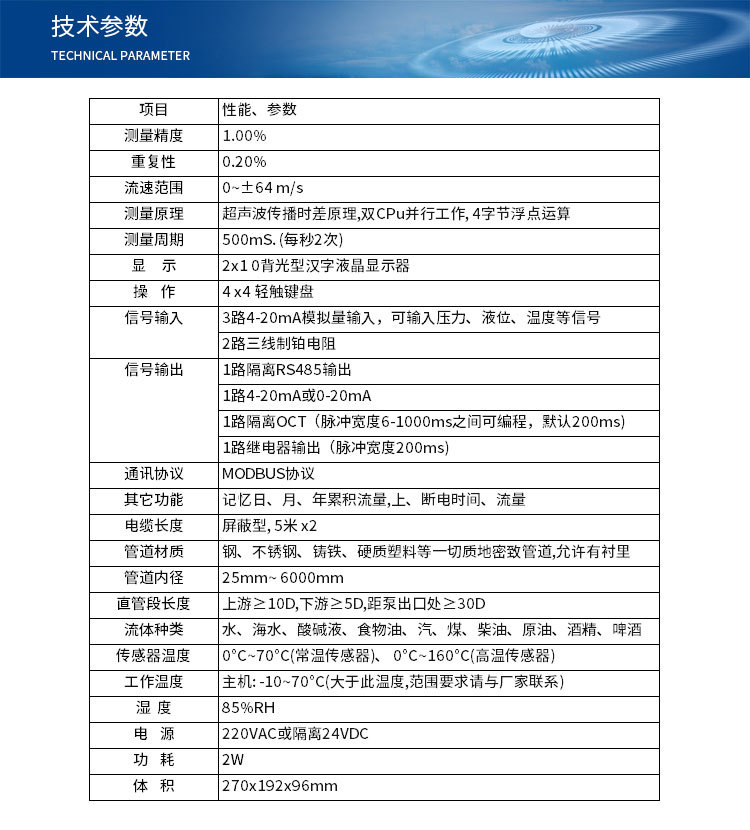

外夾式超聲波流量計技術參數：

插入式超聲波流量計 管段式超聲波流量計 外夾式超聲波流量計
管徑范圍 DN80-4000 DN20-2000 DN20-4000
流速范圍（m/s） 0.01～12
準確度（%） 單聲道 雙聲道 三聲道 單聲道 雙聲道 三聲道 1.5
1 1 0.5 1 0.5 0.5
測量介質 飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體
管道材質 金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材質（如PVC,有機玻璃等）
管襯材質 玻璃鋼、沙漿、橡膠等
信號輸出 1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。
2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。
3、RS-485:光電隔離，波特率可選擇，傳輸距離大于1.6Km.
4、打印機：RS-232串口模式。打印機為選配件。
5、M-BUS.
鍵 盤 2×8漢字鍵盤
顯示器 2×10漢字顯示或英文顯示
測量功能 顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。
數據存貯 可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
環境溫度 轉換器：-10～45℃（特殊環境請說明）
傳感器：-40～+60℃（常溫型）
        -40～+160℃（高溫型）

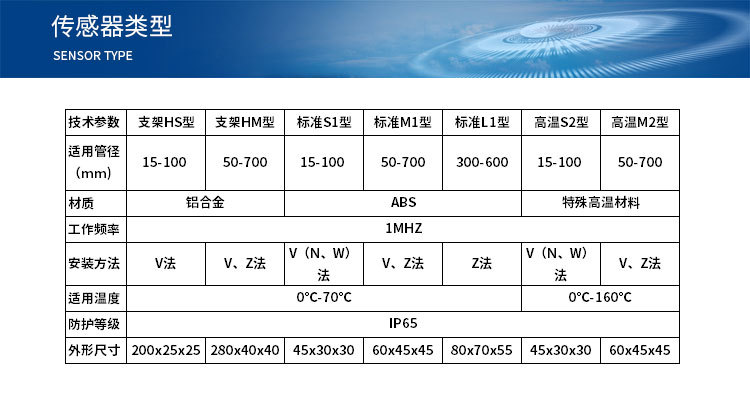

傳感器材質 不銹鋼和陶瓷 不銹鋼和普通碳鋼 常溫型為尼龍 高溫型為合金鋁
傳感器承壓能力 管內部分壓力小于4.5MPa DN20～700mm小于2.5MPa 與管道內壓力無關 建議不浸水工作
DN800～2000mm小于1.6MPa
傳感器防護等級 IP68
轉換器防護等級 壁掛式轉換器：IP65 　盤裝式轉換器：IP52 　一體式轉換器：IP67
防爆等級 EXdⅡBT6
傳感器電纜長度 < 500m < 500m < 300m

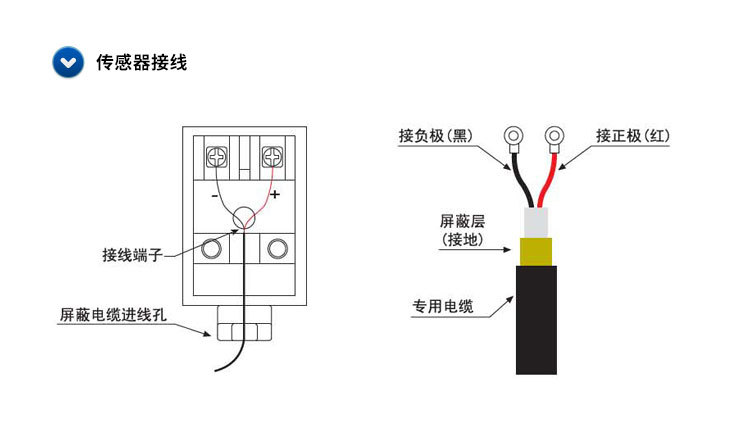

傳感器電纜型號 專用電纜SEYV-75-2（直徑7mm），越短越好，減少干擾，也可以加長到300m若長要加粗電纜
工作電源 AC220V, DC12～36V 0.8A （可選）

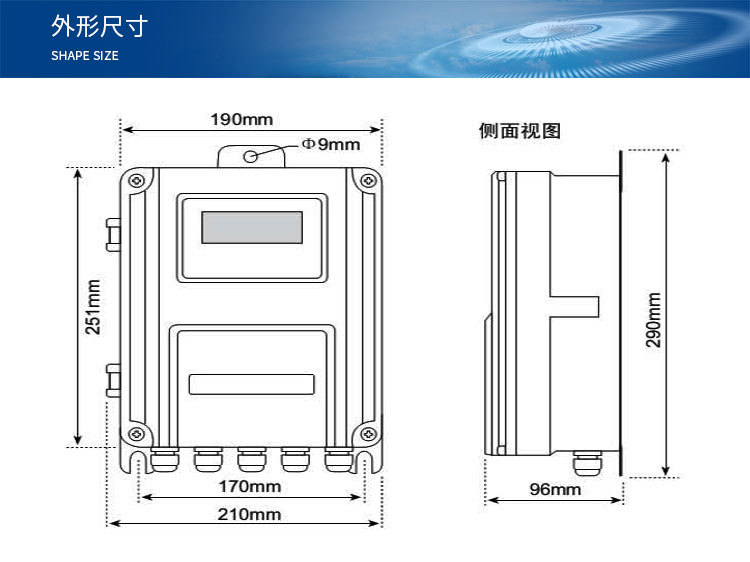

轉換器外形尺寸  壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm
傳感器外形尺寸 220×?20（桿部）×?50（連接部）mm 見管段傳感器數據表 60×40×35mm
轉換器重量 壁掛式：1.2Kg　 盤裝式：0.8Kg 　一體式：1.4Kg
傳感器重量 0.7Kg/支 見管段傳感器數據表 0.2Kg/支
熱量測量功能 測量供熱量、熱損耗、入口溫度、出口溫度
