V錐流量計基本的計算公式

V錐流量計基本的計算公式

V錐流量計的流量測量公式與其它差壓式流量計測量公式相似，但幾何結構則全然不同，懸掛在管道中心的V 形錐體，迫使流體中心部分流體包圍V 形錐體流過，這種幾何結構上的安排導致產生了許多傳統差壓流量計所沒有的優點。

但是V錐流量計想要和標準孔板那樣標準化還是要經過漫長的實驗，所以我們暫時還不能一味的鼓吹V錐流量計的性能有多完善，作為生產商，我們堅持對每臺出廠的V錐流量計進行實流標定，對標定數據進行存擋V錐流量計的錐體的外形是通過多年的連續實驗、評估和改進后得出的，是此類流量計的最佳外形。能在不同的工況中使用。我們可以借助管道流速曲線來理解V錐流量計的性能。如果介質通過一個很長的管道，而且在管道中沒有受到任何阻礙和干擾，那它的流速分布將很均勻。靠近管壁的流速幾乎為零，而管道中心的流速將達到最大（圖1）當我們將錐體懸掛在管線中心時，錐體將直接同流體的高速區接觸，迫使高速區的流體同近管壁低速區的流體混合從而使流速均勻化，這樣測出流體的流速更加準確。

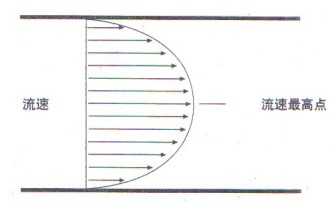

流速曲線圖（圖1）

V錐流量計算公式

△P=P1+P2：△P：錐體產生的差壓；P1：錐體上游壓力；P2：錐體下游壓力

β=：β：節流系數，無綱量；D：管道內徑；d：錐體外徑

    在現實工況中，流速是很難分布均勻的，很多情況都會造成流體分布的不均勻。管道上的任何變化都可能對流體造成影響：如彎頭、閥門、縮徑、擴徑、泵、三通等等。而V錐流量計利用錐體對流速分布曲線進行重新塑造（圖2），經過錐體“整流”后的流體分布趨于均勻，可保證儀表在惡劣的條件下獲得較高的測量精度。這樣使得V錐流量計的應用范圍更加寬闊。

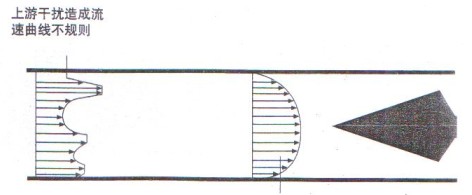

整流后的曲線（圖2）
