壓力變送器接線方式

來源：m.wang49.com 發布時間：2015-08-10 10:15:49

壓力變送器接線方式

金湖力科儀表有限公司專業生產壓力變送器、差壓變送器。壓力變送器輸出信號類型的不一樣，分為二線制，三線制，四線制。為方便用戶使用，我公司整理了不同類型壓力變送器的接線方式，詳見文章。

壓力變送器接線圖

1、二線制壓力變送器接線圖實物

---------------------------------------------------------

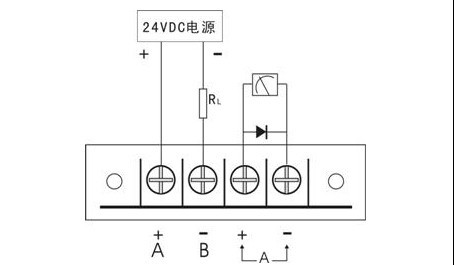

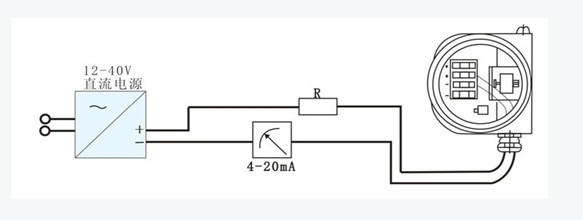

2、二線制壓力變送器接線圖

----------------------------------------------------------

3 三線制壓力變送器接線圖

---------------------------------------------------------

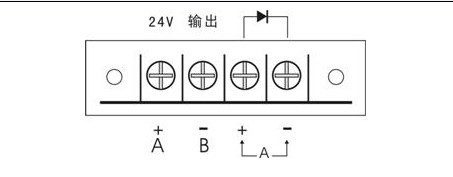

卸下變送器接線端的旋蓋，可以看到如圖所示的接線端子。

---------------------------------------------------------

4 四線制壓力變送器接線圖

若選配了現場顯示表頭，則接線端子在現場顯示器的后端，接線時請先將現場顯示器卸下（注意要小心，以免將顯示器的連線拉斷）即可露出如圖 1 所示的接線端子。其中為現場顯示表頭。

---------------------------------------------------------

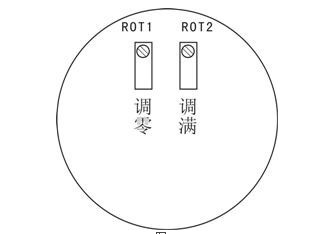

5 調零和調滿的使用

壓力變送器的安裝位置會對變送器的零點輸出產生影響，可在變送器安裝結束后，對零點輸出進行調整，在沒有標準壓力源的情況下禁止調節滿程電位器，否則會嚴重影響變送器的精度。

---------------------------------------------------------

6 壓力變送器的安裝

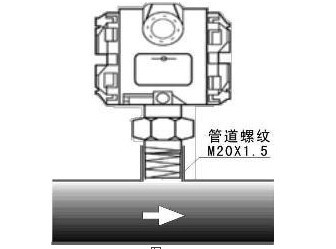

壓力變送器的壓力接口為 M20 X1.5 的不銹鋼螺紋

---------------------------------------------------------

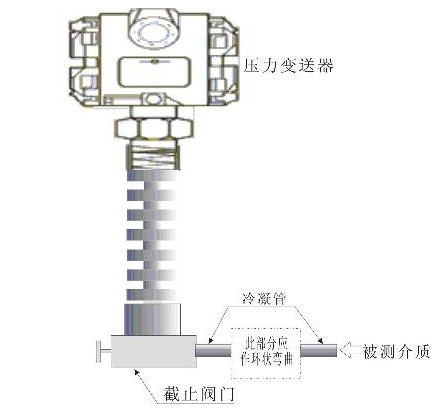

7 溫度超過120°時用冷凝管降溫時壓力變送器的安裝

當被測介質溫度超過 120 ℃時，必須采用冷凝引壓管，長度在 1.5 米左右為宜，且進行彎曲處理。并且在變送器接入被測介質時不能馬上將被測介質引入變送器，應在冷凝管和變送器之間加裝截止閥門，等冷凝管內的介質溫度底于 120 ℃時方可打開閥門，將被測介質引入變送器。否則，由于溫度過高，可能會使變送器內的敏感部件在高溫下損壞。
