導熱油流量計外形結構圖

測量導熱油流量的流量計有很多種，那么究竟是哪種流量計比較適合測量什么樣的工況呢？今天力科儀表小編就給大家介紹幾款適合測量導熱油流量的流量計。

導熱油流量計是根據客戶現場導熱油溫度高低來選持相對應的導熱油流量計，溫度在200℃左右能用渦街流量計，高溫就能用孔板流量計，就能讓導熱油流量計有著耐用性、實用性，運用壽命長的等等特征，也可以讓導熱油流量計計量得到的精度更高，穩定性更好。非常適合在各種測量導熱油流量的儀表，導熱油流量計它總的組合就是，流量傳感器、智能液晶熱量積算儀以及溫壓補償原件和儀表閥門。

1、孔板流量計：不建議使用，因為量程比低，只有1:3，低于流量的30%就測量不出來；密封點多，不能確保密封性，且容易堵；

2、靶式流量計：不建議使用，靶式是屬于力作用類的儀表，耙片永久了，恢復性能變差，影響精度；

3、V錐流量計：精度高（可達0.5或1.0級），抗震能力好，主要的缺點是維護成本高，且容易堵；

4、渦街流量計：精度高，穩定性好，維護成本低，量程比高，可達1：80，但是要求流速必須達到0.5米/秒以上，且管道不能有震動；

5、橢圓齒輪流量計：使用比較多的導熱油流量計，精度高（可達0.5或0.2級），但是成本高，且耐不了特別高的溫度，只能耐200度左右；并要求介質必須干凈，不能有雜質，有雜質容易卡死。

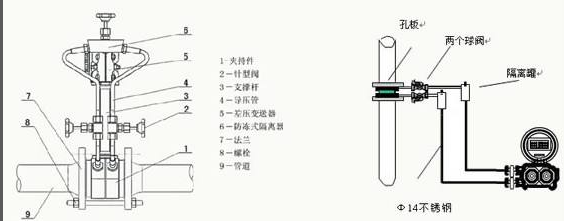

導熱油流量計外形結構圖：

1、導熱油流量計節流裝置組成：

節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等

2、導熱油流量計取壓裝置：
環室、取壓法蘭、夾持環、導壓管等

連接法蘭（國家標準、各種標準及其它設計部門的法蘭）　、緊固件。

測量管
