通常插入式超聲波流量計的傳感器裝置的方法以下面這兩種為主：

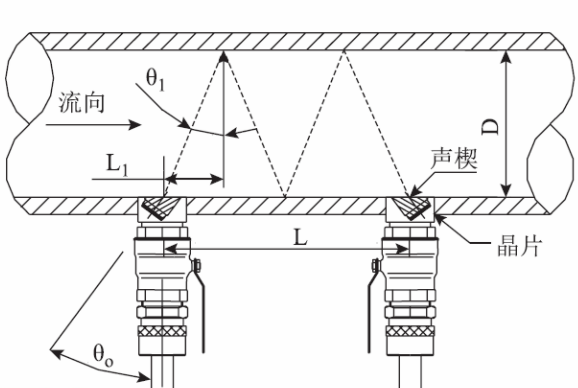

1就是W型的安裝方法，這個呢主要是用在口徑50到300的管道，采取這種方法能夠延長聲路長度，進而對測量精度一個提高。

2為Z型的安裝方法這個就比較適合300口徑以上的大管道，2個傳感器中間的距離就是直線傳播的路徑，信號損失就很少，這種方法對于測量流體的穩定性要求會比W型的高。

其實還有一種安裝方法，就是V型的方法。不過這個會遭到插入式傳感器結構的影響，

那么超聲波插入式流量計在安裝的時候要注意哪些地方呢？

一、安裝需要足夠的直管段

因為插入式超聲波流量計信號強，所以也只需要流量計滿足前10D，以及后5D直管段就可以保障它的穩定工作。

二、測量的流體介質是紊流狀態

超聲波流量計可以計量的流速規模在0到15每秒1米，這只是能夠測量的范圍，原因是從層流至紊流流量計的系數變化比較大，所以大部分的公司都是指定了儀表下限流速的，來保障儀表性能可以正常運作。

三、要求選擇適合的位置來裝。

超聲波的插入式傳感器在安裝的時候應該要盡量的在管道的側面正側線上的位置，來避免上端氣泡或者底部積淀。通常應該裝在水平以及傾斜或者是垂直管道，垂直的管道也要采取流動是從下到上的管段，來避免計量點發生非滿管狀態的情況。

四、要搞清楚管道的情況

在安裝之前，應該弄清楚要測量的管道的內壁的一個情況，不可以含有很多的結垢以及銹蝕。這不僅會影響到W型安裝的信號傳播，還會對管道內徑確定尺寸造成了影響，即使是百分之一，也會造成體積流量百分之二的誤差。所以這一點也很重要。
