LK4000R彩色無紙記錄儀以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，在各行各業中獲得了極其廣泛的應用。本產品吸納了各種國內外無紙記錄儀的優點，應用顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確可靠、高性價比的產品。

LK4000R彩色無紙記錄儀配置豐富，有藍屏和彩色兩種顯示屏?？梢越邮斩喾N類型的直流電流、電壓和電阻信號，實現溫度、壓力、液面、流量、成分以及力、力矩、位移等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。

LK4000R彩色無紙記錄儀主要由液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、智能通道板、大容量FLASH等構成：

可配備不同類型的智能通道板，根據應用要求選擇。

內置大容量FLASH，可通過U盤快速將FLASH中的數據轉儲到計算機中。內置的FLASH的容量為64M字節，8通道時若20秒記錄一次可記錄865天 ，最快0.1秒記錄一次所有通道的數據。

數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面

追憶曲線讀數光標功能。

測量、顯示基本誤差：±0.2% F·S

可組態12點報警功能。

可組態8點變送輸出，光電隔離，誤差小于±0.2% F·S

電流輸出（4~20）mA, (0~10) mA, (0~20) mA可選。

電壓輸出 （0~5）V, (1~5) V可選

LK4000R彩色無紙記錄儀技術指標

—         5.6寸藍色LCD或5.6彩色TFT LCD

—         數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫面

—         基本誤差小于±0.2%F·S，數字顯示范圍-9999~19999

—         測量分辨力：1/60000，16位AD轉換器

—         實時曲線記錄間隔0.1秒~60秒分8檔，對應整屏曲線時間30秒~300分

—         追憶曲線記錄間隔從0.1秒到50秒連續可設超過50秒時可選1分鐘，5分鐘，10分鐘，30分鐘，60分鐘。可選擇循環或非循環兩種記錄方式

2 輸入信號

輸入信號包括直流電流，直流電壓，熱電阻，熱電偶，遠傳壓力表五類，通過按鍵輸入選擇。隔離萬能輸入，無需跳線器。

     直流電流：（4~20）mA，（0~10）mA，（0~20）mA
     直流電壓：（1~5）V ，（0~5）V
     熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53
     熱電偶：K，S，R，B，N，E，J，T

     其它輸入信號或分度號需在訂貨時注明。

3 報警輸出及變送輸出

—         繼電器輸出：觸點容量AC 220V，3A，阻性負載

—         12點可組態輸出，可按通道的各報警點值設定

—         可組態8點變送輸出，光電隔離，誤差小于±0.2% F·S，電流輸出負載能力≤450Ω

    電壓輸出配接設備阻抗：需大于2KΩ

4 外供電源

—         DC 24V電源：用于給變送器供電，最大負載能力≤200mA

5 通訊打印接口（選配功能）

—         光電隔離

—         RS232、RS485標準，在訂貨時注明

—         通訊速率9600，19200，57600，115200通過設定選擇

—         配套測試軟件，提供組態軟件和應用軟件技術支持

—         可選Modbus RTU通訊協議與上位機通訊

6 電源條件

—         AC 220V供電的儀表：AC 85~265V，功耗小于25VA

—         DC 24V供電的儀表：24V±10%，功耗小于25VA

注：實際功耗與儀表總通道數有關

7 環境及其他

—         工作溫度范圍：0℃~50℃

—         儲藏溫度范圍：-20℃~70℃

—         工作濕度范圍:低于85%R.H，無結露

—         儀表的重量：最大約2.8Kg

8記錄時間

記錄時間的長短與FLASH 存儲器容量、記錄間隔和輸入點數有關，計算公式如下：

                   64 X 1024 X 492 X記錄間隔

記錄天數=

                  通道數 X 24 X 3600

記錄間隔以秒為單位：

例：8通道每10秒記錄一次可記錄的天數

     總天數=64x1024x492x10/8/24/3600=466 天

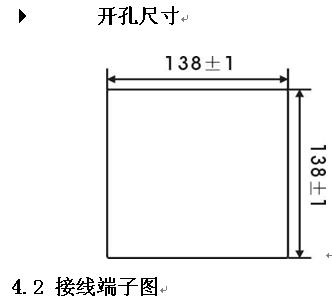

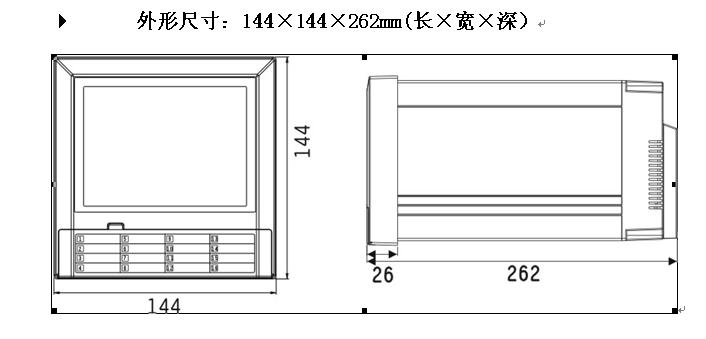

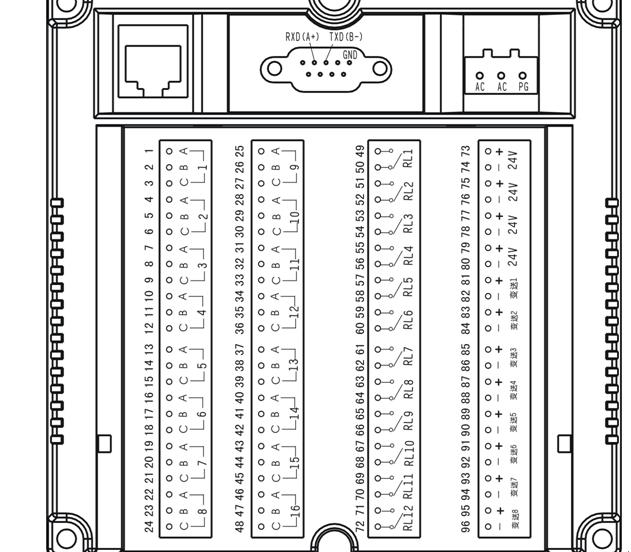

安裝與接線
