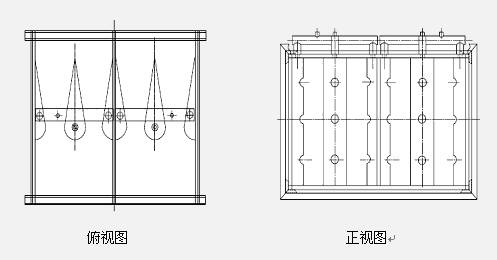

機翼測風裝置

機翼測風裝置是目前用的比較廣泛的測風裝置，它不其它測風裝置比較有如下優點：

1、核心節流元件為流線型機翼形狀，其阻力系數達到了最小極限。壓損較小，產 生的壓損不超過差壓值的 14%。

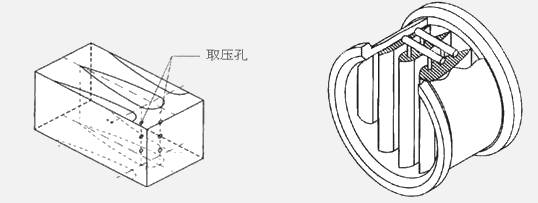

2、采用了多個翼形管，增加了檢測點，提高了測量精確度；翼形管增多，則翼形管長度縮短，從而使管段長度縮短，減少了體積，降低了重量。

3、在每個翼形管上選擇的檢測點是采用等面積法，從而使測得的流量接近真值，確保 了測量精確度。

4、采用獨特的機翼腔體取壓法，徹底解決了堵塞問題，在翼形管外部增加了排污裝 置和疏通裝置，確保運行安全和維修方便。

5、長期穩定性好、適用范圍廣、結構簡單、操作便于掌握、故障容易排除。

6、對直管段要求低，前直管段 0.6~1.0D,后直管段 0.2D。

7、具有獨特的機翼線型，能產生較大的差壓，測量穩定 精度較高。

四、主要技術參數：

1.     測量介質：空氣、鍋爐一、二次風等介質；

2.     管道：囿管、矩形管；

3.      管道適用范圍： DN=50～6000mm B×H=50×50～6000×6000mm；
