簡介：

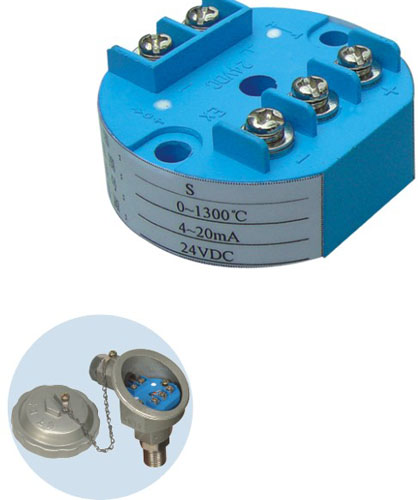

LKWDM型溫度變送器模塊常用于熱電偶測量溫度的感溫元件，采用24伏供電、二線制模式，支持PT50 ，PT100 ，PT500 ，PT1000四種熱電阻和E，J，B，K，N，R，S，T八種熱電偶。同時支持測量毫伏信號和電阻信號。可直接安裝在傳感器接線盒內、信號準確、可遠傳（最大1000M）、精度高、抗干擾、長期穩定性好、免維護。溫度模塊已廣泛應用于工業控制各領域。

工作原理：
LKWDM型溫度變送器模塊采用進口集成電路，將熱電阻或熱電偶的信號放大，并轉換成4-20mA或0-10mA的輸出電流,或0～5V的輸出電壓。其中鎧裝變送器可以直接測量氣體或液體的溫度特別適用于低溫范圍測量，克服了冷凝水對測溫所帶來的影響.

性能特點：
1、供電電壓：DC10V～32V；　 　　
2、輸出信號4-20mA疊加HART□協議數字通信（兩線制），HART通信不影響4-20mA模擬輸出；　 　　
3、可通過手操器和PC機組態調試軟件遠程管理；　 　　
4、內部采用Pt100測量環境溫度，以用于熱電偶冷端補償； 　　
5、冷端補償精度：0.5℃；　 　　
6、阻尼：0-32秒可調； 　　
7、數據刷新率：4次/S；　 　　
8、穩定性：±0.2%/年 　　
9、工作溫度環境：-40℃~+85℃，(LCD工作溫度范圍：-20℃~+70℃)； 　　
10、外形尺寸：￠44mm； 　　
11、安裝孔間距：33mm； 　　
12、抗機械振動：10～60HZ，0.21mm正弦波； 　　
13、抗射頻干擾：IEC61000-4-3, 20V/M，80～1000MHZ

使用說明：
LKWDM型溫度變送器模塊的供電電源不得有尖峰，否則容易損壞變送器。變送器的校準應在加電5分鐘后進行，并且要注意當時環境溫度。測高溫時(>>100℃)傳感器腔與接線盒間應用填充材料隔離,防止接線盒溫度過高燒壞變送器.在干擾嚴重的情況下使用傳感器，外殼應牢固接地避免干擾.電源及信號輸出應采用Ф10屏蔽電纜傳輸，壓線螺母應旋緊以保證氣密性。只有RWB型有0~10mA輸出,為三線制，在量程值的5%以下,由于三極管的關斷特性造成不線性.變送器每6個月應校準一次.DWB因受電路限制不能進行線性修正，最好按說明選擇量程以保證其線性。

技術參數：
