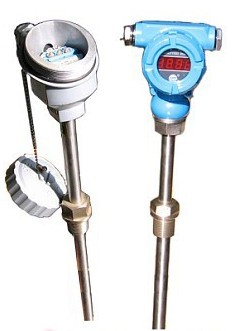

一體化溫度變送器

簡介：
LKSBW型一體化溫度變送器是一款新型溫度儀表，是溫度傳感器與變送器相結合的完美產品，采用測溫探頭和兩線制電子元器件組成，把溫度模塊直接安裝于接線盒內，用于直接測量零下200度-1600度范圍內的溫度信號，然后轉換成4-20MA的信號傳輸給顯示儀表、調節器、記錄儀等，實現對溫度的精準測量和控制。一體化溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示簡單、固體模塊抗震防潮、反保護和限流保護、工作穩定、性能可靠等優點，是現代工業生產用比較常用的一款溫度儀表。

性能特點：
1、精度高 　　
2、量程、零點外部連續可調 　　
3、穩定性能好 　　
4、正遷移可達500%、負遷移可達600% 　　
5、二線制 　　
6、阻尼可調、耐過壓 　　
7、固體傳感器設計 　　
8、無機械可動部件、維修量少 　　
9、重量輕（2.4kg） 　　
10、全系列統一結構、互換性強 　　
11、小型化（166mm總高） 　　
12、接觸介質的膜片材料可選 　　
13、單邊抗過壓強 　　
14、低壓澆鑄鋁合金殼體
15、二線制 4~20mA DC 輸出，傳輸距離遠，抗干擾能力強。
16、冷端、溫漂、非線形自動補償。
17、采用熱電偶溫變，可免用補償導線，降低成本
18、液晶、數碼管、指針等多種指示功能方便現場適時監控。

一體化溫度變送器組成部分：
一體化溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，最后放大轉換為4～20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出最大值（28mA）以使儀表切斷電源。

技術指標：
