分體式超聲波液位計

一：LKCYW分體式超聲波液位計測量原理

    發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測物面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到物面的距離。從而確定物位。





二：盲區

    由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的一段區域內的反射波與發射波重疊，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。





三：產品優點

   ●獨家采用物理全封閉探頭

      改變傳統的探頭灌注泡沫膠密封膠工藝，采用一體鑄造全封閉伍縫隙探頭，防護等級IP68，防水 放塵 防潮等有明顯優勢，更適應在野外等惡劣場合使用，使用壽命提高3-5年。

   ●獨特探頭設計，適應16公斤壓力環境

     獨特的探頭設計，改變了由原來的超過一公斤壓力不能使用超聲波的歷史。

   ●先進回波跟蹤算法

     采用先進的回波數字濾波跟蹤算法，能在嘈雜的電、聲噪聲中有效捕捉真實回波。

   ●多種補償模式

     內置溫度補償，分體可用外接溫度傳感器的方式。有聲速校正模式，可以更好的適應不同的工作現場，實現更精確的測量。

   ●點陣式液晶，全中文菜單

     全中文菜單，使調試和應用變得更為容易。點陣液晶，可以顯示多種圖形。產品調試的時候，可以更直觀、明了。

   ●靈活的測量模式

     物位和距離兩種測量模式，并可以靈活設置參考位置，讓顯示值更為直觀。

   ●可編程繼電器輸出

     繼電器可編程，每個繼電器可以設置成高位、低位報警或者關閉，可以單獨設置報警值、回差值。



四：LKCYW超聲波液位計主要技術指標



功      能	分 體 型
量    程	05米、10米、15米、20米、30米、50米、60米、70米。
測量精度	0.25%-0.5%
分 辨 率	3mm或0.1%（取大者）
顯    示	中文背光液晶：物位測量值、距離測量值、變送值、環境溫度值、回波狀態、報警顯示、算法選擇等。
模擬輸出	4～20mA/750Ω負載
繼 電 器 輸    出	2組AC 250V/ 8A 或DC 30V/ 5A  狀態可編程（選配)
供    電	220VAC+15% 50Hz 24VDC       120mA  12VDC (可用電動機、蓄電池或者太陽能給予供電)
環境溫度	顯示儀表-20～+60℃ 探頭-20～+80℃
通    信	485通信(選配)
防護等級	顯示儀表IP65， 探頭IP68
探頭電纜	可達200米，標配10米
探頭安裝	根據量程和探頭的選型
儲存要求	存儲環境溫度：-20～+80℃ 存儲環境壓力：常壓； 存儲環境濕度：≤90%RH(非凝結)； 其他要求：環境中無腐蝕性氣體（選配防腐探頭）或蒸汽，無振動。

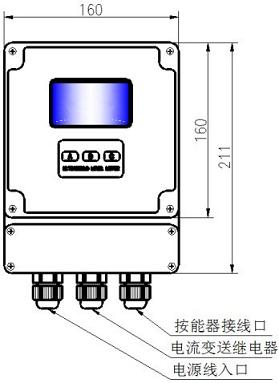

五：主機外形尺寸圖



53分體式外形結構尺寸圖

六：安裝指南

   6.1 選擇量程

         如果測量液體，可以按照標稱量程選型。如果是測量固體(請事先咨詢廠家技術人員)，最少需要將量程加大,如果是松軟的物體(比如面粉,棉花,海綿),將不能使用。如果測量液位有覆蓋面大的氣泡，也要加大量程,氣泡厚度超過5cm,將不推薦使用。

         空氣中有粉塵或者蒸汽，請事先咨詢廠家技術人員,要加大量程使用。



   6.2 選擇探頭材料，主要看環境是否有腐蝕性

         一般的弱酸弱堿環境可以用普通探頭，腐蝕性強的，要用防腐的探頭。強酸堿的場合，我們還要考慮是否會形成霧氣，會形成霧氣的場合，還要求加大量程使用。



   6.3 探頭的安裝位置，根據發射角和可能產生的虛假反射回波

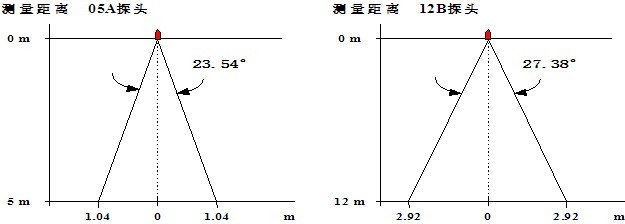

         超聲波波束通過探頭聚焦，脈沖波束的發射就好像手電筒的光束一樣，不同類型不同量程的探頭的發射角如下：23.54°（05A探頭），27.38°（12B探頭），23.96°（20C探頭）。在發射角內的任何物體，如：管道、容器支架和其他裝置，都會造成很強的虛假回波，特別是發射內距離探頭最近的幾米處，比如：距離探頭6米的虛假回波要比距離探頭18米的強9倍。



請注意：盡量使探頭的軸線垂直于介質表面，并且避免在波束角內有任何裝置，比如：管道和支架等。





    6.4 LKCYW分體式超聲波液位計安裝注意事項

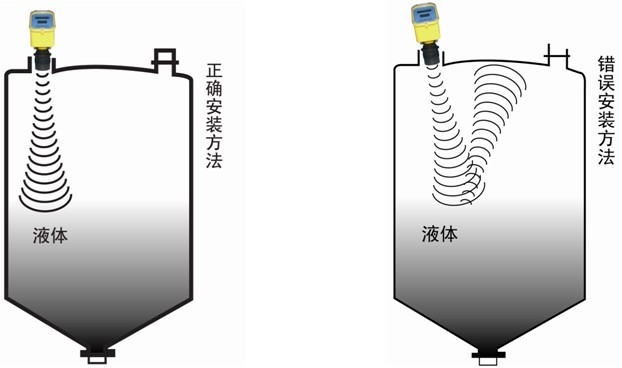

◇6.4.1探頭的安裝應垂直于被測面：



     圖 6.4.1 探頭應垂直于被測面





◇6.4.2 探頭的安裝應遠離下料口、避開障礙物：



      圖 6.4.2 探頭應遠離下料口且避開障礙物

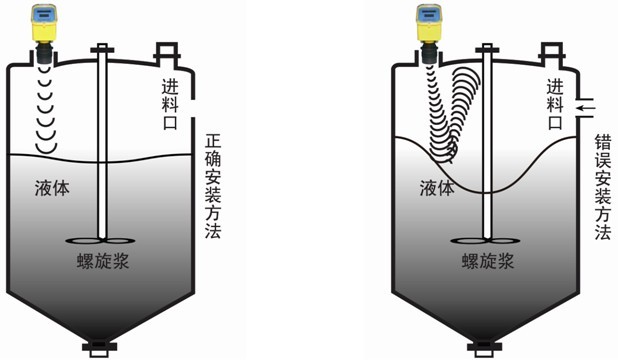

◇6.4.3不適于強烈攪拌的實時測量：



      圖 6.4.3 探頭不適于強烈攪拌的實時測量

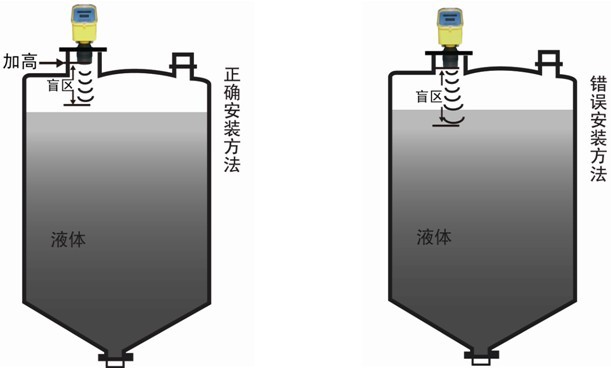

◇6.4.4要提高探頭安裝位置，防止最高液面進入盲區：
